流量標定系統是用于?精確確定或驗證流量測量儀表（流量計）準確性?的一套完整裝置、方法和程序的集合。它的核心目標是建立被測流量計輸出信號（如脈沖、電流、頻率）與實際流體流量值之間的?可靠對應關系?或?校準系數?。
以下是流量標定系統的關鍵組成部分和概念：
一、核心目的
- ?保證測量精度：? 確保流量計在其工作范圍內測量的流量值符合規定的精度等級（如±0.5%，±1.0%）。
- ?溯源要求：? 滿足計量法規、質量體系（如ISO 9001）或行業標準的要求，保證測量結果的可追溯性至國家或國際標準。
- ?驗證可靠性：? 在流量計投入使用前、定期維護后或出現測量疑問時，對其進行性能驗證。
- ?建立/修正儀表系數（K系數）：? 確定流量計輸出單位（如每個脈沖）所代表的實際體積或質量流量，或修正原有的K系數。
- ?評估性能：? 測試流量計在不同流量點、壓力、溫度、流體介質下的重復性、線性度、量程比等性能指標。
二、系統主要組成部分
1? 、流體循環系統：?
- ?儲液/儲氣罐：? 提供并儲存標定介質（水、油、空氣、天然氣等）。
- ?泵/壓縮機：? 提供動力，驅動流體在回路中循環并達到所需的流量和壓力。
- ?管道與閥門：? 構成流體通路，通過閥門調節流量和流向（如切換至標準器或被檢表）。
- ?穩壓穩流裝置：? 確保在標定過程中流量和壓力穩定，減少波動對測量精度的影響（如穩壓罐、緩沖罐、調節閥）。
- ?溫控系統：? 控制并監測流體溫度，尤其是對溫度敏感的流量計（如渦輪、渦街）或需要溫度補償（如質量流量計）。
- ?過濾器：? 保護標準器、被檢流量計及管路免受雜質損害。
?2、流量標準裝置：? 這是系統的核心，提供?更高精度?的流量參考值（真值）。常用類型包括：
- ?靜態質量法：? 測量一定時間內流入稱重容器的流體?質量?和時間。精度非常高，常用于液體標定（如水流量標準裝置）。
- ?靜態容積法：? 測量一定時間內流入標準量器（如標準金屬量器）的流體?體積?和時間。精度高，適用于液體。
- ?動態質量法：? 流體連續流出，通過高精度秤實時測量質量變化率。適用于液體。
- ?動態容積法/標準表法：? 使用?更高精度等級?、已溯源的標準流量計作為參考（如臨界流文丘里噴嘴用于氣體，渦輪、電磁、容積式標準表）。系統精度取決于標準表的精度。
- ?標準體積管：? 精密加工的管道內有一個可移動的球（活塞），檢測球通過兩個固定檢測開關之間的標準容積段所需時間來計算流量。精度高，重復性好，廣泛用于石油、化工領域（尤其大流量、高壓、粘性液體）。
- ?鐘罩式氣體流量標準裝置：? 利用鐘罩下降排出的已知體積氣體來標定氣體流量計（常用于中小流量）。
- ?音速噴嘴（臨界流文丘里噴嘴）：? 當氣體流經噴嘴達到臨界狀態（喉部流速等于音速）時，流量只與上游壓力和噴嘴喉部面積有關，與下游壓力無關，是極穩定可靠的氣體流量標準。常用于大流量氣體標定。
?被檢流量計安裝段：? 為被檢流量計提供符合要求（如足夠長的前后直管段）的安裝位置，通常帶有溫度、壓力傳感器接口，用于測量流經被檢表時的實際流體狀態。
?3、數據采集與控制系統：?
- ?傳感器：? 高精度溫度傳感器、壓力傳感器（安裝在標準段和被檢表段）。
- ?計時器：? 高分辨率、高精度計時設備（用于靜態法測量時間，或動態法測量脈沖間隔）。
- ?計數器：? 記錄脈沖輸出型流量計（如渦輪、渦街）的總脈沖數。
- ?數據采集設備：? 采集溫度、壓力、時間、脈沖計數、秤重信號、標準表信號、被檢表信號（模擬量/數字量）。
- ?控制系統：? PLC或計算機控制泵、閥門、換向器等，實現流量點切換、標定過程自動化（啟動、穩定判定、數據采集、換向、停止）。
- ?數據處理軟件：? 計算標準流量值、采集被檢表輸出值、計算誤差/儀表系數、生成標定報告/證書、存儲數據。
?輔助設備：?
- ?換向器：? 在靜態法中，精確控制流體在測量時間段內流入標準容器還是旁路容器。
- ?密度計：? （可選）用于測量流體密度，特別是在質量法和體積法轉換時。

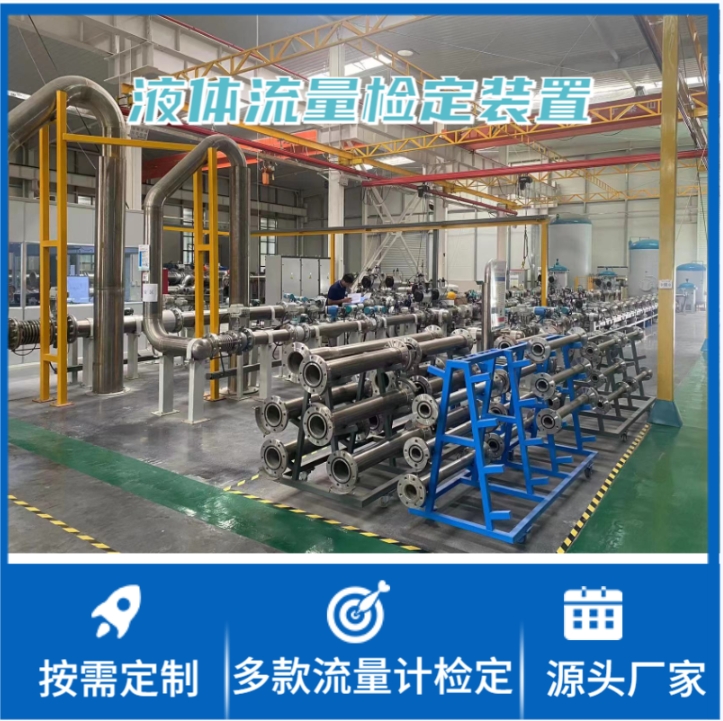

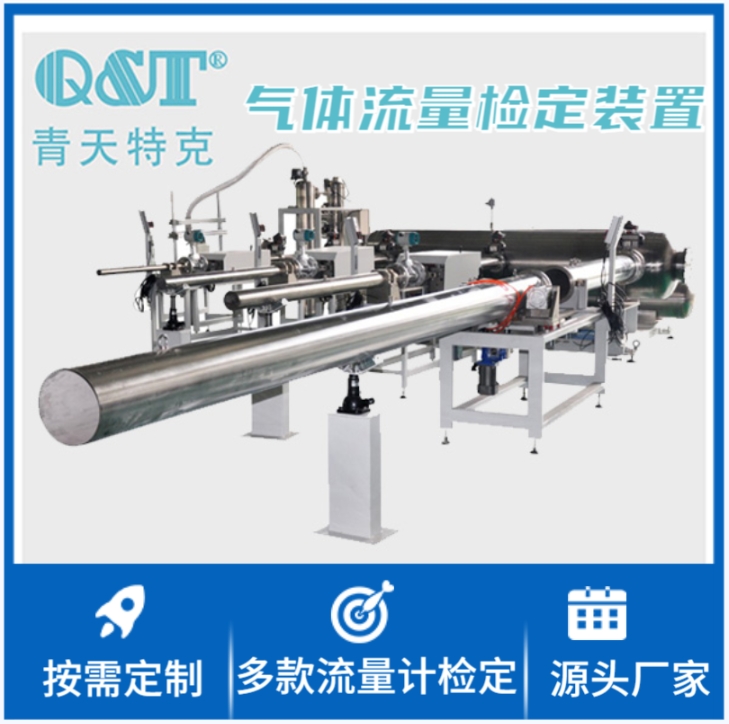

- 青天特克儀表廠家，提供氣體、液體流量標定系統裝置，可以按需定制
